Tugas CNC Mould Dies of IPHONE Soft Case

LAPORAN HASIL KERJA CNC

"SOFTCASE MOULD DIES"

(Dibuat guna memenuhi tugas dari guru pengampu)

Latar Belakang

SMK mempunyai 3 peran yaitu sebagai pusat pengembangan ilmu pengetahuan dan teknologi, sebagai pusat pemasaran dan sebagai pusat produksi.Sebagai pusat penerapan iptek maka siswa perlu dilbatkan, dibiasakan dan dididik untuk menerapkan inovasi iptek.

Latar belakang pembuatan Tugas Sekolah merupakan untuk memenuhi tugas dari guru, serta penyaluran kreativitas dan kerjasama siswa dalam ngembangkan suatu inovasi IPTEK.

Sesuai dengan meningkatkan kebutuhan industri dengan alat-alat yang di butuhkan, maka siswa di SMK Negeri 7 Semarang dilatih untuk mampu menciptakan suatu alat. Meskipun pada akhirnya alat-alat tersebut sudah ada di pasaran, tetapi siswa diharapkan mampu mengetahui cara membuat, mengetahuai kekurangan, bhkan memiliki pengalaman pembutan dr sblm barang terbut ada hingga dapat dimanfaatkan.

TUJUAN PEMBUATAN TUGAS

Tugas memiliki beberapa tujuan sebagai berikut :

1.       Siswa dapat melakukan perencanaan pembuatan Mould Dies case iphone 4

2.       Siswa dapat menggambar komponen dan membuat program menggunakan software Mastercam Mould Dies case iphone 4

3.       Siswa dapat mengeksekusi dan mengoperasikan mesin CNC

TUJUAN PEMBUATAN LAPORAN

1.       Sebagai salah satu bukti telah melaksanakan tugas untuk memenuhi tugas dari sekolah

2.       Menjelaskan cara pembuatan Mould Dies case iphone 4

Dalam perkembangan ilmupengetahuan dan teknologi serta pada era globalisasi, dewasa ini setiap insan berlomba untuk terus mengikuti dan mengembangkan teknologi. Sekolah Menengah Kejuruan adalah salah satu sekolah yang diharuskan untuk terus mengikuti perkembangan teknologi agar mampu menghasilkan lulusan yang siap bersaing dalam dunia industri serta mampu mengikuti perkembangan jaman.

Untuk itulah SMK N 7 STM PEMBANGUNAN SEMARANG mewajibkan seluruh siswa untuk membuat suatu produk yang tepat guna bernilai lebih,inovatif dan kreatif. Siswa SMK N 7 kelas 12 diwjibkan membuat tugas dalam hal ini diambil judul “MOULD DIES SOFT CASE IPHONE 4” . karena itu merupakan hasil karya yang inovatif dan kreatif untuk tingkatan smk.

FUNGSI

Soft case suatu produk yang bentuknya relative tetapi jika dibuat sedemikian rupa akan bernilai jual tinggi. Keunggulan Mould Dies soft case iphone 4 dapat melindungi hp dari goresan, dari benturan, dan dapat juga memperindah bentuk hp serta dengan mewujudkan suatu karya yang inovatif.

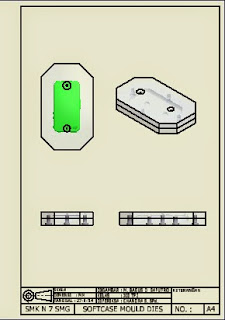

Soft case ini memiliki 3 part inti, yaitu bagian atas, bagian inti (core), dan bagian bawah. Pada bagian atas terdapat enam lubang, yaitu satu lubang untuk inject cairan dan lubang untuk sirkulasi udara dan juga 4 lubang untuk menyatukan bagian atas dan bagian bawah. Pada lubang inject cairan, terdapat sebuah bushing yang fungsinya memusatkan cairan ke lubang inject yang kecil. Pada bagian bawah terdapat enam lubang, yaitu dua lubang untuk menyatukan bagian inti (core) dan bagian bawah dengan mur dan juga empat lubang untuk menyatukan bagian atas dan bagian bawah.

PRINSIP KERJA

Disaat komponen-komponen telah terpasang dengan benar, dibagian atas terdapat lubang yang tirus, disitu adalah tempat inject cairan yang akan dicetak. Disaat cairan disuntikkan, cairan akan melewati ruang yang dibuat sedemikian rupa pada cetakan tersebut. Bila cairan telah memenuhi ruang tersebut, maka cairan akan meluap melalui lubang udara kecil di sekitar lubang inject dan proses penginject-an nya pun telah selesai. Setelah itu diamkan beberapa saat agar cairan yang ter-inject tadi mengeras dansiap untuk dilepaskan dari cetakan.

Bagian-bagian utama

Sama seperti produk lainnya yang di produksi, soft case juga memiliki bagian-bagian utama yang menyusun spesifikasinya sehingga dapat berfungsi sebagai mana mestinya, adapun bagian-bagian utama gokart adalah :

1.       Bagian atas

2.       Bagian bawah

3.       Bagian inti (core)

Fungsi Bagian-bagian utama

Bagian atas berfungsi sebagai keluar masuk udara dan memasukkan bahan inject. Bagian core (inti) berfungsi sebagai pembentuk bahan inject. Hal tersebut dilakukan agar hasil benda yang di-inject dapat dimasukka  ke IPHONE 4 dan dapat menjadi pelindung sekaligus menjadi aksesoris IPHONE tersebut. Bagian bawah berfungsi sebagai pengikat bagian core, selain itu juga sebagai pembentuk pengikat / pengunci pada SOFTCASE tersebut.

Langkah kerja :
A. Desain
    A.1. Bagian Atas
      a.  Buatlah sketch benda yang akan digambar, dan jika sudah selesai maka klik di pojok kanan di toolbar yang bergambar centang (finish sketch)

b.  pilih extrude yang terletak di pojok kiri no 2 pada toolbar, klik rongga box terluar pada gambar dan masukkan angka 15 pada box yang disediakan. setealah itu klik OK.

  c. klik kanan pada sketch yang tadi di-extrude (terletak di panel sebelah kiri) pilih visibility extrude lagi yang bagian tengah dengan tinggi 7 mm dan klik OK

d.  klik lagi extrude, klik pada kedua lingkaran dan pilih cut pada box extrude, dan klik OK

e.  klik Fillet yang terdapat di toolbar kolom 3 dari kiri. klik tepi sudut yang tercipta di dalam lubang. isi kolom yang terblock dengan angka 3. klik OK

f. chamfer benda kerja tadi dengan memilih menu chamfer yang ada dalam satu bilik dengan fillet, chamfer debanyak 30 x 45 derajat di keempat sisi terluar.

g. benda kerja selesai, save pada folder yang tersendiri dan beri nama UP PART

2. back part

a. buka file UP Part, save dengan nama BACK PART pada folder yang sama dengan UP Part, hapus fillet yang berada pada kiri.

b. aktivkan plane Y dengan cara mengklik kanan plan Y yang terdapat di sebelah kiri layar, file origin dan klik kanan VISIBILITY

c. klik plan yang terdapat di tengah toolbar, klik lagi bagian ujung (sudut plane y) dan geser ke kanan sebanyak 27 mm (atau ketik 27) terus klik tanda centang yang ada pada plan tersebut.

d. tekan S lalu klik ujung plan yang di buat tadi, pilih project geometry dan klik daris yang ada di tengah-tengah benda kerja. buat sketch seperti yang di gambar dengan memilih arc tangen. Setelah selesai, klik tanda centang (finish sketch) pada pojok kanan toolbar.

e. extrude sketch yang ombak keatas sepanjang 66

f. extrude sketch yang ombak kebawah sepanjang 66

g. buat sketch di atas benda kerja, buat line sembarang. pilih geometry text, klik garis dan isi box geometri text seperti yang di gambar.

h. klik fillet, fillet sudut yang berada di lubang sebesar 3, klik OK

i. klik emboss, setting seperti yang di gambar dan klik OK

j. save file tersebut

lampiran

Untuk melihat versi youtube klik di http://youtu.be/59VOg5WyN0E
Dan ini merupakan proses pembuatan core yang dapat di http://youtu.be/0djyplAjBjU




Disusun Oleh : Mukhammat Bagus Dwi Saputro, Raka Aditya Pratama, Renny Meilinawati, Rifkhi Muslim Pujianto, Rio Handoko
