LAPORAN EVALUASI CNC TURN

Langkah eksekusi program mesin CNC TURN FANUC TU2A

1.        Cekam benda kerja pada ragum mesin. Pastikan panjang benda kerja melebihi panjang benda kerja yang akan dibubut. Misal, menurut jobseet 40 mm, maka panjang benda kerja ±70 mm.

2.        Setting pahat hingga center terhadap benda kerja.

3.        Kemudian men-setting “zero point” pahat terhadap benda kerja, dengan cara:

a.      Facing benda kerja,

b.      Kemudian tekan tombol KN > offset Z = 0,

c.      Bubut asal rata benda kerja (±15 mm),

d.      Ukur diameter benda kerja se-presisi mungkin. Misal 28 mm,

e.      Lalu tekan tombol IP > offset X = 28,

f.       Setelah itu, di-check dengan mengundang program itu kembali.

4.        Setelah sesuai, jauhkan pahat dari benda kerja, tetapi jangan terlalu jauh.

5.         Lalu masukan program yang sudah tersimpan, dengan menekan  auto > edit > panggil nomor program > YES

6.         Ganti program auto cont dengan auto single blok. Guna mengantisipasi adanya kesalahan program, dan agar dapat melakukan penjedaan saat eksekusi pemrograman.

7.        Jangan lupa tekan cycle start untuk melanjutkan kembali, hingga pemrograman selesai.

PROGRAM PADA MESIN CNC TURN FANUC TU2A :

(TOOL/STANDARD,35,55,0,7,0) (COLOR,255,255,255) N000 M03 N001 G00 X27 Z1 (STOCK/40,25,0,0) N002 G00 X23 z1 N010 G01 X23 z-10 F60 N020 G01 X27 Z-10 F60 N030 G00 X27 Z1 N040 G00 X21 Z1 N050 G01 X21 Z-9 F60 N060 G01 X27 Z-9 F60 N070 G00 X27 Z1 N080 G00 X19 Z1 N090 G01 X19 Z-9 F60 N100 G01 X27 Z-9 F60 N110 G00 X27 Z1 N120 G00 X17 Z1 N130 G01 X17 Z-9 F60 N140 G01 X27 Z-9 F60 N150 G00 X27 Z1 N160 G00 X15 Z1 N170 G01 X15 Z-9 F60 N180 G01 X27 Z-9 F60 N190 G00 X27 Z1 N200 G00 X13 Z1 N210 G01 X13 Z-8 F60 N220 G01 X27 Z-8 F60 N230 G00 X27 Z1 N240 G00 X11 Z1 N250 G01 X11 Z-8 F60 N260 G01 X27 Z-8 F60 N270 G00 X27 Z1 N280 G00 X9 Z1 N290 G01 X9 Z-7 F60 N300 G01 X27 Z-7 F60 N310 G00 X27 Z1 N360 G00 X7 Z1 N370 G01 X7 Z-7 F60 N380 G01 X27 Z-7 F60 N390 G00 X27 Z1 N400 G00 X5 Z1 N410 G01 X5 Z-6 F60 N420 G01 X27 Z-6 F60 N430 G00 X27 Z1 N440 G00 X3 Z1 N450 G01 X3 Z-4 F60 N460 G01 X27 Z-4 F60 N470 G00 X27 Z1

N480 G00 X1 Z1 N490 G01 X1 Z-2 F60 N500 G01 X27 Z-2 F60 N510 G00 X27 Z1 N520 G00 X0 Z1 N530 G00 X0 Z0 N540 G03 X19 Z-9.5 R9.5 F55 N550 G02 X25 Z-12 R3 F55 N560 G01 X23 Z-14 F60 N570 G01 X23 Z-38 F60 N580 G01 X27 Z-38 F60 N590 G00 X27 Z-12 N600 G01 X21 Z-16 F60 N610 G01 X21 Z-37 F60 N620 G01 X27 Z-37 F60 N630 G00 X27 Z-12 F60 N640 G01 X19 Z-17 F60 N650 G01 X19 Z-36 F60 N670 G01 X27 Z-36 F60 N680 G00 X27 Z-12 N690 G01 X17 Z-19 F60 N700 G01 X17 Z-36 F60 N710 G01 X27 Z-36 F60 N720 G00 X27 Z-12 N730 G01 X15 Z-20 F60 N740 G01 X15 Z-30 F60 N750 G01 X27 Z-30 F60 N760 G00 X27 Z-12 N770 G01 X13 Z-22 F60 N780 G01 X13 Z-28 F60 N790 G01 X27 Z-28 F60 N800 G00 X27 Z-12 N810 G01 X11 Z-23 F60 N815 G01 X9 Z-25 F60 N820 G03 X11 Z-27 R2.5 F60 N830 G01 X27 Z-27 N840 G00 X27 Z-12 N850 G01 X25 Z-12 F60 N860 G01 X11 Z-23 F60 N865 G01 X9 Z-25 F60 N870 G03 X11 Z-27 R2.5 F60 N880 G01 X17 Z-33 F60 N890 G01 X17 Z-36 F60 N900 G02 X21 Z-38 R2 F60 N910 G02 X25 Z-40 R2 F60 N920 G01 X27 Z-40 F60 N930 G00 X27 Z1 N940 M05

Evaluasi

1.      Perintah pemrograman untuk pembuatan radius pada cut viewer turn dengan mesin CNC tidaklah sama. G02 pada cut viewer menjadi G03 pada cnc turn, begitupula sebaliknya, G03 pada cut viewer menjadi G02 pada cnc turn.

2.      Untuk diameter, penyetingan offset x harus tepat, karena itu mempengaruhi ukuran benda kerja.

3.      Pada saat akan melakukan eksekusi jangan lupa untuk mengubah auto cont menjadi auto single block, guna untuk mengurangi resiko kesalahan pada saat eksekusi sedang berlangsung.

4.      Pada benda kerja saya terdapat beberapa kesalahan, diantaranya:

a.       Pada radius ukuran 3mm, yang seharusnya radius tetapi menjadi tirus,

b.      Pada bubut bertingkat, yang seharusnya bertingkat juga menjadi tirus.

5.      Kesalahan tadi terjadi akibat si pembaca membacakannya kepada si operator setengah hati.

6.      Dan sisanya adalah betul.

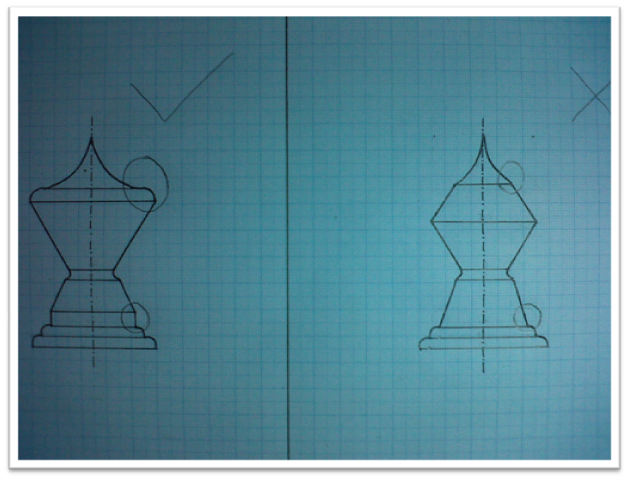

Gambar letak kesalahan
