TUGAS EVALUASI CNC ARDIAN EKO NUGROHO

EVALUASI PROGAM CNC TURN 2A RADIUS

• LANGKAH EKSEKUSI PROGRAM CNC TURN 2A (BUBUT):

1.      Cekam benda kerja yang akan di eksekusi.

2.      Facing benda kerja secukupnya.

3.      Tekan KN masukkan offset Z = 0. Cek assist Z untuk memastikan.

4.      Bubut benda secukupnya (hanya untuk mengukur zero poinya saja)

5.      Ukur benda yang barusan dibubut tadi dan diingat.

6.      Tekan IP masukan offset x (masukan diameter yang sudah diukur sebelumnya). Cek assist X untuk memastikan.

7.      Untuk memastikan semua offset sudah benar,panggilah program tersebut kembali.

8.      Masukan program kita dengan menekan auto kemudian edit.

9.      Ganti program auto cont dengan auto single blok agar dapat dijeda saat eksekusi program kita keliru.

10.  Tekan cycle start untuk melanjutkan kembali Program sampai akhir.

• EVALUASI :

1. Saat pembuatan Radius : Dalam memasukan Program harus mengganti G02 menjadi G03       dan G03menjadi G02 agar pembuatan Radius yang kita inginkan tidak kebalik.

2. Saat penyayatan Benda kerja : Usahakan Diameter awal benda kerja tersayat. Karena         kemungkinan Diameter awal benda kerja tidak silindris.

3. Setting assist X dan Z : Pastikan setting assist X dan Z benar.

4. Pemotongan benda kerja : Usahakan dalam pemotongan tidak boleh asal.
*Saya ada kesulitan saat mengukur Benda Kerja

• PROGRAM CUT VIEWER

(TOOL/STANDARD,32,55,0,7,0)

(COLOR,255,255,255)

N010 M03

N011 T11

N020 G00 X24 Z0.5

(STOCK/40,25,0,0)

N030 G01 X24 Z-30 F60

N040 G01 X26 Z-30 F60

N050 G00 X26 Z0.5

N051 G00 X23 Z0.5

N060 G01 X23 Z-30 F60

N070 G01 X26 Z-30 F60

N080 G00 X26 Z0.5

NO81 G00 X22 Z0.5

N090 G01 X22 Z-30 F60

N100 G01 X26 Z-30 F60

N110 G00 X26 Z0.5

N111 G00 X21 Z0.5

N120 G01 X21 Z-30 F60

N130 G01 X26 Z-30 F60

N140 G00 X26 Z0.5

N150 G00 X21 Z0.5

N160 G01 X21 Z-30 F60

N170 G01 X26 Z-30 F60

N180 G00 X26 Z0.5

N190 G00 X20 Z0.5

N200 G01 X20 Z-30 F60

N210 G01 X26 Z-30 F60

N220 G00 X26 Z0.5

N230 G00 X19 Z0.5

N240 G01 X19 Z-29 F60

N250 G01 X26 Z-29 F60

N260 G00 X26 Z0.5

N270 G00 X18 Z0.5

N280 G01 X18 Z-28 F60

N290 G01 X26 Z-28 F60

N300 G00 X26 Z0.5

N310 G00 X17 Z0.5

N320 G01 X17 Z-27 F60

N330 G01 X26 Z-27 F60

N340 G00 X26 Z0.5

N350 G00 X16 Z0.5

N360 G01 X16 Z-26 F60

N370 G01 X26 Z-26 F60

N380 G00 X26 Z0.5

N390 G00 X15 Z0.5

N400 G01 X15 Z-25 F60

N410 G01 X20 Z-30 F60

N420 G03 X20 Z-40 R10 F60

N421 G01 X26 Z-40 F60

N430 G00 X26 Z0.5

N440 G00 X10 Z0.5

N441 G03 X10 Z-14 R12 F60

N451 G02 X16 Z-26.5 R10.5 F60

N460 G00 X16 Z2

N470 G00 X0 Z2

N480 G00 X0 Z0

N490 G01 X14 Z-2 F60

N500 G00 X14 Z0

N510 G00 X0 Z0

N520 G01 X14 Z-4 F60

N530 G00 X14 Z0

N540 G00 X0 Z0

N550 G01 X14 Z-6 F60

N560 G00 X14 Z0

N570 G00 X0 Z0

N580 G01 X14 Z-8 F60

N1000 M05

N1001 M30

• GAMBAR PRINT SCREEN

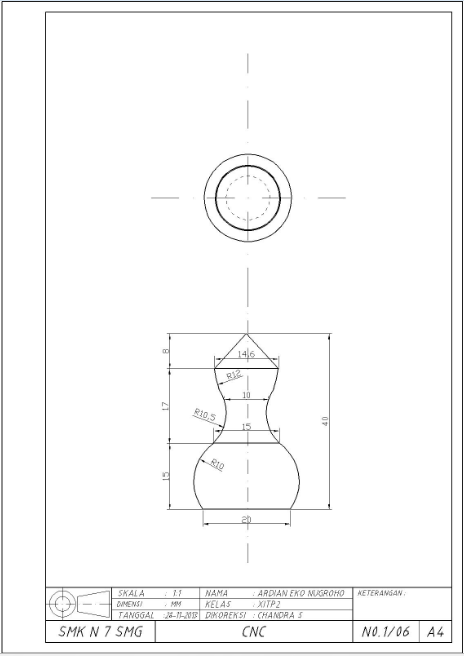

• Gambar Benda Kerja di AUTOCAD (jobsheet) :

• VIDEO PROGRAM CUT VIEWER SAYA
